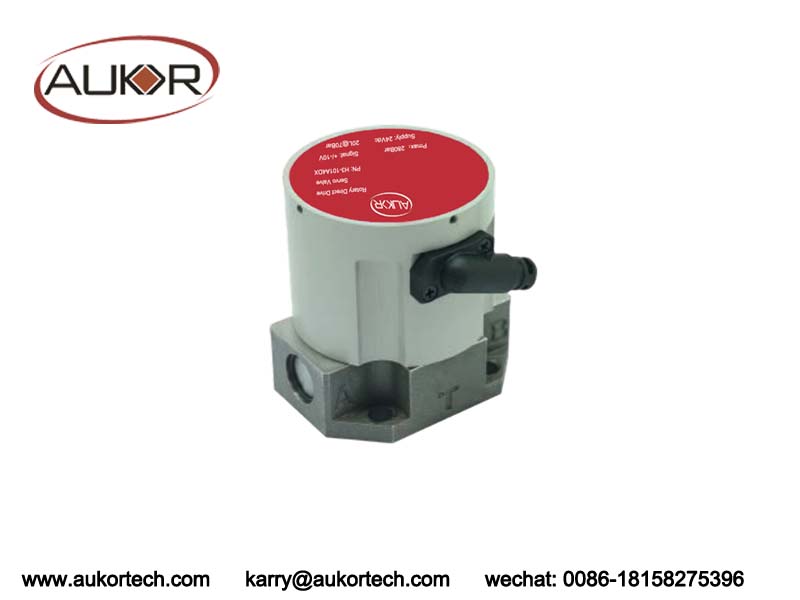

Válvulas servodirectas rotativas de la serie A3 MOOG D761

Válvulas servodirectas rotativas de la serie A3 MOOG D761

Marca: AUKOR

Ventajas

Equivalente parcial a la serie MOOG D761

Estructura miniaturizada y compacta

Propiedad intelectual independiente

Baja fuga y resistencia a la contaminación

Resistencia a alta presión y respuesta de alta frecuencia

Aplicaciones: Militar, aeroespacial, robótica, plataformas móviles, etc.

Dimensiones: 41,8 x 41 x 43 mm

Interfaz de montaje: A3: ISO 10372-01-01-0-92

Accionamiento: Motor rotativo

Electrónica: Integrada

Resistencia a la contaminación: NAS8

Resistencia a vibraciones: 3 ejes, 30 g

Temperatura ambiente: -20 … +85 °C

Peso: 204 g (A3)

Presión de funcionamiento máxima: 350 bar (puertos A, B, P), 100 bar (puerto T)

Aceite hidráulico: DIN51524 - 535

Viscosidad: 5-500 cSt

Caudal nominal (QN) por orificio, ΔP = 35 bar: 5 L/min, 10 L/min, 15 L/min

Fuga interna a 210 bar: < 1,5 % QN

Respuesta escalón (señal 100 %): < 2,5 ms

Respuesta en frecuencia (señal ± 25 %): 200 Hz

Histeresis: < 1 %

Umbral de detección: < 0,1 %

Desviación en punto cero: < 0,2 %

Tensión de alimentación: 20 - 28 V (típica 24 V)

Señal de entrada: +/- 10 V, +/- 10 mA, +/- 20 mA, 4 ... 20 mA

Corriente de alimentación máxima: 3 A

Compatibilidad EMI: EN61000 - 6 - 2, EN55011: 2016 + A1: 2017

Tipo de vástago con buje: A (sin solape)

Material de junta: NBR / FKM

Referencia (PN): A3H07AE4N
